Kanalnetzbewirtschaftung 4.0 bei der Stadtentwässerung Nürnberg (SUN)

Eine Lösung unseres Mitglieds SCHRAML GmbH, Leuchtturmgewinner 2018.

Das Projekt „Kanalnetzbewirtschaftung 4.0 bei der Stadtentwässerung Nürnberg (SUN)“ umfasst eine kanalnetzweite, modulare Abflusssteuerung basierend auf Fernwirkstation übergreifenden Niveau-/Beckendurchflusswerten und permanenter Überwachung der Ist/Soll-Werte im System.

Abwasserbehandlungsanlagen müssen aufgrund der stark schwankenden Zuflüsse (hydraulische Belastung) mit großen Pufferkapazitäten ausgeführt werden. Durch den Einsatz digitaler Sensorik und Steuerung kann der Zufluss zur Kläranlage geregelt werden und die Bauwerke (Becken) und Aggregate der Kläranlage innerhalb einer engen Bandbreite dimensioniert werden. Abgesehen von einer Optimierung des Betriebs wird dadurch eine erhebliche Reduktion von Investitionskosten erreicht.
Gerne zeichnen wir diesen innovativen Ansatz mit dem Umweltcluster Leuchtturm 2018 aus.

Ausgangslage

Die optimale Kanalnetzbewirtschaftung stellt für jeden Kanalnetzbetreiber eine Herausforderung dar. Einerseits nimmt die Intensität von Regenereignissen stetig zu, die Flächenversiegelung schreitet zügig voran und in städtischen Regionen vergrößern sich die Einzugsgebiete der Kanalnetze. Andererseits steht der Gewässerschutz ganz oben auf der Agenda.

Diesen neuen Anforderungen soll mit einer effizienten Auslastung der vorhandenen Sammler und Becken im Netz begegnet werden. Das Resultat: eine größtmögliche Reduzierung der Überlaufereignisse und Überlaufmengen, sowie ein möglichst kontinuierlicher Kläranlagenzulauf.

Lösungsansatz

Um das Kanalnetz von Nürnberg mit seiner Länge von 1471 km, den 31 Pumpwerken, 66 Regenbecken und den Stauraumkanälen in eine effiziente Bewirtschaftung zu überführen, mussten die Prozesse und Schaltstellen im Kanalnetz umfassend verstanden und digital miteinander verbunden werden.

SCHRAML steuerte dazu seine Produkte der Prozessleit-, Fernwirk- und Automatisierungstechnik bei. Die oben beschriebenen Ziele wurden durch eine erfolgreiche Kombination aus Neugier, der jahrzehntelangen
Betreibererfahrung der SUN und dem Einsatz innovativer Technologien erreicht.

Das AQASYS Prozessleitsystem von SCHRAML lieferte u.a. die notwendige Visualisierung (Prozessbildzeitraffer, um Abläufe im Kontext und in Reihenfolge zu sehen) und die Möglichkeiten der Datenaufbereitung (Protokolle, RÜB-Ereignisberichte, Ganglinien mit hochauflösenden Archivwerten im Minuten und Sekundenraster) für die umfassende Analyse und Konzepterstellung zur optimierten Kanalnetzbewirtschaftung. Moderne Fernwirkstationen von SCHRAML, die gleichzeitig auch als SPSen eingesetzt werden, ermöglichen eine intelligente Querkommunikation und Verbundsteuerung aller Komponenten im Kanalnetz, was letztendlich zu einer effizienten Nutzung der Stauraumkanäle führt.

Beschreibung

Bereits seit den 1990er Jahren nutzt die Stadtentwässerung und Umweltanalytik Nürnberg (SUN) die Prozessleit- und Fernwirktechnik der SCHRAML GmbH aus Vagen. Ende der 1990er Jahre wurde damit begonnen, die Abflusssteuerung im Kanalnetz systematisch zu analysieren und zu optimieren.

Anhand der vom AQASYS Prozessleitsystem zur Verfügung gestellten Datenbasis (Prozessvisualisierung, Messwertarchive, Ganglinien, Berichte, Störmeldungen etc.) wurden die Zustände und Abläufe im gesamten Kanalnetz – Niveau-/ Beckendurchflusswerte, Befüllungs- und Entleerungsphasen, Schieberaktivitäten, Zulauf zu den Kläranlagen und Entlastungen in den Vorfluter – permanent überwacht und ausgewertet und dienten damit als Grundlage für eine ökologisch wie ökonomisch optimierte Kanalbewirtschaftung.

Diese „intelligente“ Kanalnetzbewirtschaftung hat zum Ziel, die kaskadenförmig angeordneten Stauraumkanäle nicht nur in ihrer Funktion als Mischwasserspeicher, sondern auch als „Transportkanäle“ zu nutzen, in
denen sich zum Beispiel die Fließgeschwindigkeit des Abwassers der Intensität der Regenwasserbelastung und der Füllstandshöhe der einzelnen Kammern anpasst. Damit wird eine optimierte Ausnutzung der vorhandenen Stauraumkapazitäten erreicht. Eine schnellere Entleerung der einzelnen Kammern soll dazu führen, dass auch bei Folgeregen wieder Stauraum zur Verfügung steht.

Besonderheiten

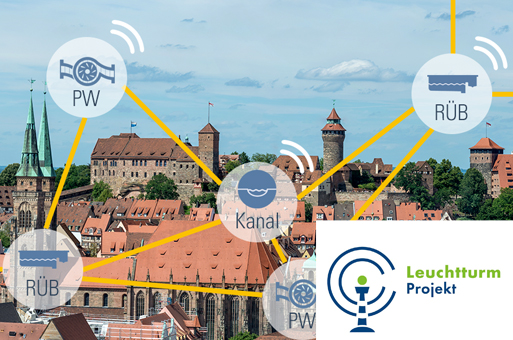

Die über DSL, LAN und GPRS „vernetzte“ Kanalnetzbewirtschaftung, d.h. die Steuerung der einzelnen Kanalabschnitte und Stauräume in Abhängigkeit voneinander und von der jeweiligen Belastung der Nürnberger
Kläranlagen, wird durch das Fernwirk- und Automatisierungssystem von SCHRAML ermöglicht. Ganz entscheidend für die hohe Wirksamkeit der vernetzten Bewirtschaftung ist, dass die Stationen direkt miteinander interagieren. Dadurch wird eine kanalnetzübergreifende, ausfallsichere und flexible Abflusssteuerung erreicht.

Die verfügbaren Daten werden vom Prozessleitsystem analysiert und anhand von Prozessvideos so visualisiert, dass momentane und historische Prozessabläufe schnell und einfach beobachtet und bewertet werden können. Das Team der SUN hat dabei ausgezeichnete Projektarbeit von der Analyse und Konzepterstellung bis hin zur Umsetzung geleistet, gepaart mit der langen Erfahrung und den individuellen Kenntnissen aller Beteiligten. In vielen Iterationen wurden und werden immer wieder Optimierungen vorgenommen und deren Wirksamkeit im Gesamtsystem verfolgt.

Weitere Informationen erhalten Sie im Flyer (PDF).
