Elzach, Grundwasserreinigung mit Tiefendrainage im Heber-Verfahren

Eine Lösung unseres Mitglieds BAUER Resources GmbH.

Errichtung einer Abstromsicherung mittels Tiefendrainage durch überschnittene Großbohrungen. Energiefreie Förderung & Reinigung des Grundwassers durch Nutzung der Potentialdifferenz zwischen Erfassungs- & Einleitstelle

Problemstellung

Grundwassersanierung auf dem Gelände des ehemaligen Elza-Textilwerks. Über Jahrzehnte gelangten hier Chemikalien, die für die Verarbeitung gebraucht wurden, ins Grundwasser.

Lösungsansatz

Projektbeschreibung

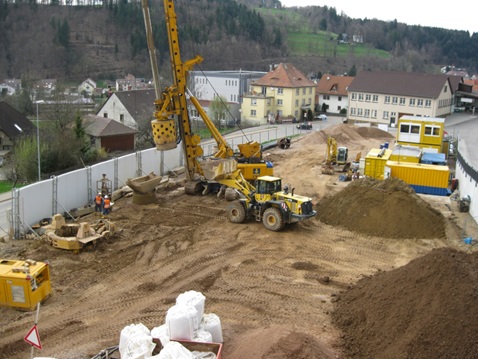

Überschnittene Großlochbohrungen (92 Stck., D=2m, T=18m), i.M. 6 m in den Fels unter erschwerten Bedingungen (hohe Niederschläge, sehr hohe Grundwasserstände etc.)

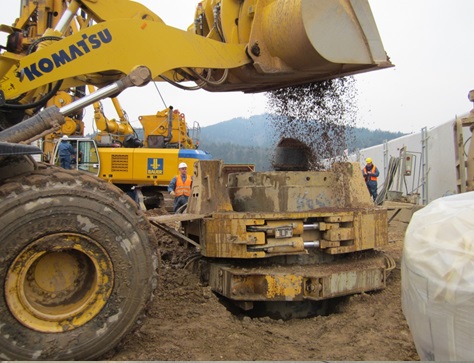

Einbau Kiesfilter ab 8m bis 18m uGOK, darüber Bentonitsperre, darüber Liefer- / Wiedereinbaumaterialien. Verdichtung im Rüttelstopfverfahren
Unterteilung in vier Teilabschnitte (Betonverfüllungen), Einbau von Entnahmebrunnen
Bau eines unterirdischen Betriebsgebäudes, Einbau von Aktivkohlefiltern (Haupt- / Polizeifilter), Rückspülbehälter, Leitungsentlüfter, Anlagensteuerung etc.
Entnahmeleitungen aus den Entnahmebrunnen zum Betriebsgebäude inkl. Entlüfter
Abwasserleitung bis zur Vorflut (ca. 500 m Länge)
Höhendifferenz GWRA zur Vorflut ca. 13,5 m. Die Grundwasserentnahme aus den Entnahmebrunnen, die Reinigung über die GWRA sowie die Einleitung in die Vorflut wird nach Start ohne Fremdenergie im
Heberverfahren betrieben (Einstellung konstanter Wasserstände über Druckdosen / MID).

Schadstoffsituation: LCKW (TRI, PER und CIS) im Kluftgrundwasser des anstehenden Gneises (i.M. ab 12,5 m uGOK)
